型殼高溫透氣性測定儀

一、概述：

 DTQ-II型殼高溫透氣性測定儀適用于熔模鑄造型殼的透氣性能，滿足CICBA/D05.04-1999,JB/T4153-1999型高透性方法以及HB5352.4-2004熔模鑄造型殼性能試驗方法第4部分：透氣性的測定。

二、主要技術(shù)參數(shù):

三、工作原理：

設(shè)備配置：

1、熔燒爐：最高使用溫度為1300°C

2、石英玻璃管：內(nèi)徑6mm，外徑 8mm，長度400mm。

3、游標卡尺：量程為0mm~150mm，精度0.02mm。

試樣制備

⑴、取賽璐珞乒乓球一只，石英玻璃管一根，將管的一端加熱至250°C左右，趁熱插至乒乓球中心處，再用蠟（如蜂蠟）將乒乓球與玻璃管粘牢并封嚴。

⑵、將試樣模組按通用制殼工藝涂掛六層或按專用生產(chǎn)工藝的規(guī)定涂掛。

⑶、試樣自干24h后進行焙燒。在低于100°C入爐，先緩慢升溫至250°C~300°C，保溫一段時間，令乒乓球氣化，接著逐漸升溫至900°C（水玻璃，石英殼為750°C),保溫2h，降至300°C以下出爐。

⑷、試樣數(shù)量：有效試樣數(shù)量為3個。

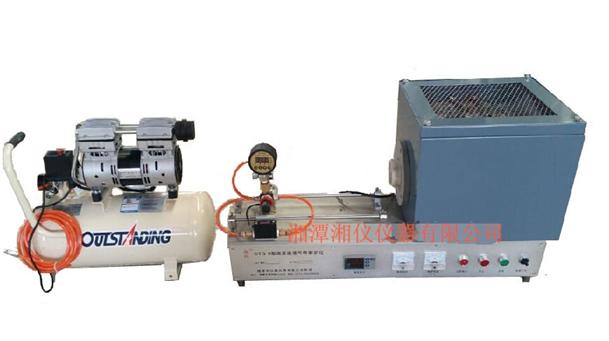

四、產(chǎn)品組成：

典型用戶：

中國科學院金屬研究所（沈陽）

秦皇島福格科技有限公司

北京航空航天大學寧波創(chuàng)新研究院

航發(fā)優(yōu)材（鎮(zhèn)江）鈦合金精密成型有限公司
